Szczegółowe dane techniczne:

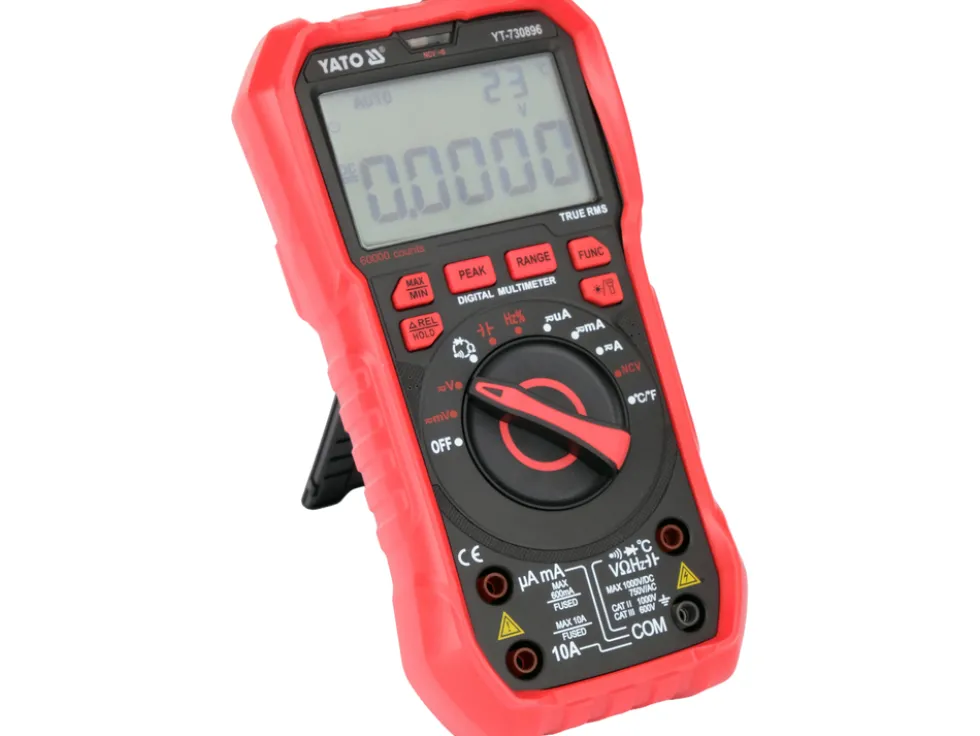

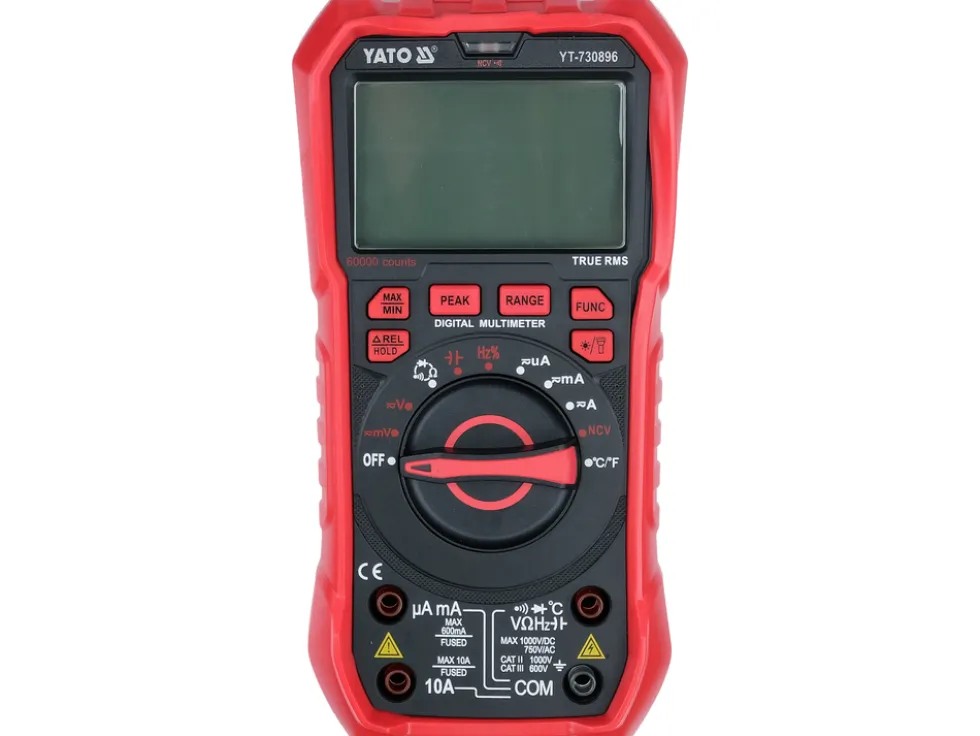

• Miernik uniwersalny z funkcją TRUE RMS oraz automatycznym doborem zakresu to zaawansowane narzędzie pomiarowe przeznaczone do precyzyjnej diagnostyki instalacji elektrycznych, układów elektronicznych oraz urządzeń przemysłowych.
• Zliczanie aż 60000 cyfr pozwala na dokładny odczyt nawet niewielkich zmian parametrów, a szeroki zakres funkcji umożliwia wykonywanie zarówno podstawowych, jak i zaawansowanych pomiarów wielkości elektrycznych.
• Duży, wielofunkcyjny wyświetlacz LCD z możliwością jednoczesnego wyświetlania dwóch wartości pomiarowych, automatyczne podświetlenie ekranu oraz podświetlane gniazda pomiarowe znacząco poprawiają komfort pracy w trudnych warunkach oświetleniowych.
• Szereg funkcji ułatwiających pomiary i szerokie zakresy pomiarowe, a także szybkość pracy i przemysłową precyzję docenią zarówno elektronicy, elektrycy, jak i domowi majsterkowicze.
• Solidna obudowa z antypoślizgowym holsterem ochronnym z PVC zwiększa bezpieczeństwo użytkowania i chroni urządzenie przed wyślizgnięciem z rąk oraz uszkodzeniami mechanicznymi, a silikonowo izolowane przewody pomiarowe zapewniają wysoką trwałość oraz odporność na podwyższone temperatury.
• napięcia przemiennego: A.C. 0-750 V,TRUE RMS(40-1000 Hz)
• napięcia stałego: D.C. 0-1000 V
• natężenia prądu przemiennego: A.C. 0-10 A,TRUE RMS(40-1000 Hz)
• natężenia prądu stałego: D.C. 0-10 A
• rezystancji: 0-60 MΩ
• test diody: IF 1,8 mA, UR 3,2 V
• test ciągłości obwodu: 0-50 Ω
• pojemności kondensatora: 0-60 mF
• częstotliwości: 0-25 Mhz
• temperatury: -20 do 1000°C
• bezkontaktowe wykrywanie napięcia przemiennego: NCV
• pomiar wartości napięcia szczytowego: PEAK VALUE
• Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
• dokładność pomiaru miernika YT-730896 dla tego zakresu to: ±(0,8% + 10), rozdzielczość 0,01 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 0,8%) + 10 x rozdzielczość
• obliczenia: (235 x 0,8%) + 10 x 0,01 = 1,88 + 0,1 = 1,98 V
• Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 1,98 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,011 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,17 A
• Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
• TRUE RMS – miernik wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego; w przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi lub przebiegów kwadratowych czy trójkątnych; funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• NCV – bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną; miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia
• AUTO – automatyczne dopasowanie zakresu pomiaru (wystarczy jeden pomiar), uruchamiany domyślnie; w przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik – w innym wypadku ryzykujemy uszkodzenie urządzenia
• RANGE – ręczna zmiana zakresu pomiaru, przydatna przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów; ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu
• REL – użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia; kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia
• FUNC – zmiana trybu pomiaru, np. z pomiaru napięcia AC na DC
• MAX/MIN – zachowanie na wyświetlaczu maksymalnej lub minimalnej wartości z aktualnego pomiaru
• PEAK – wartość szczytowa dla pomiarów prądów i napięć AC
• HOLD – zachowanie na wyświetlaczu aktualnie mierzonej wartości

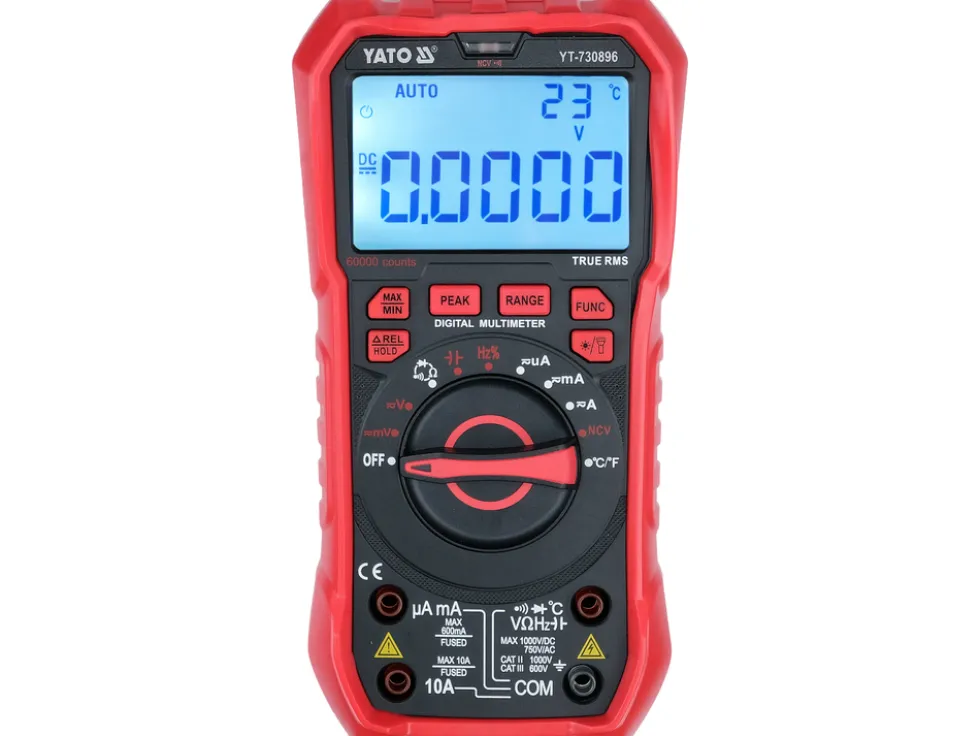

• wyświetlacz LCD, maksymalny wyświetlany wynik:60000
• podświetlenie ekranu z czujnikiem oświetlenia, automatycznie podświetla ekran w zależności od jasności otoczenia
• gniazda pomiarowe podświetlają się po wybraniu danego pomiaru (czytelna podpowiedź do jakich gniazd pomiarowych w danym pomiarze należy włożyć sondy pomiarowe)
• sygnał dźwiękowy i świetlny w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno

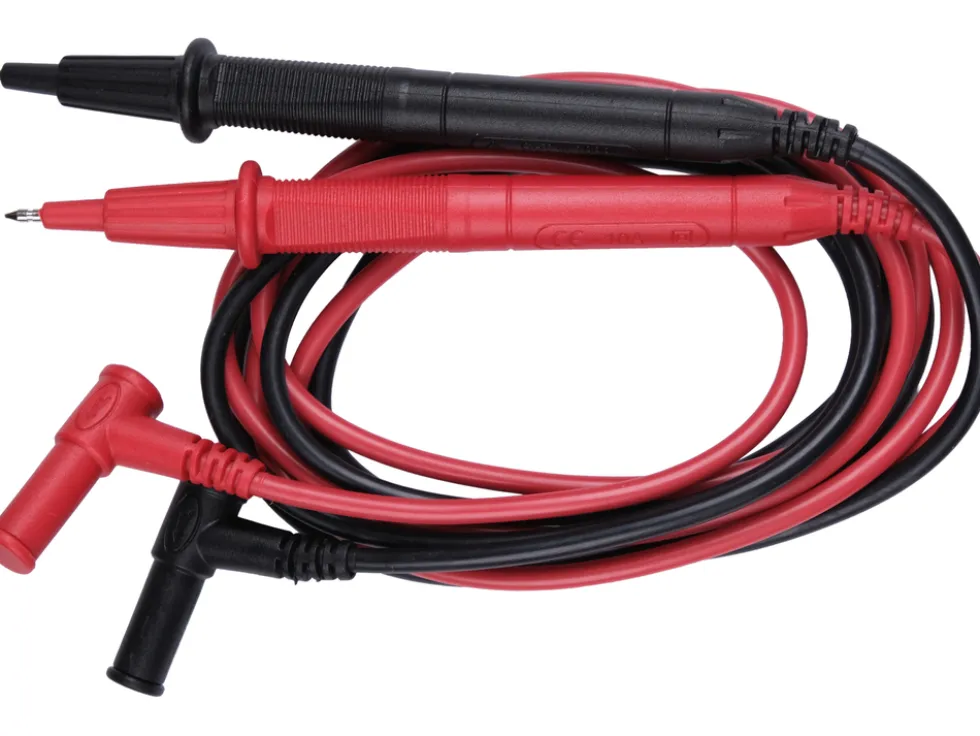

• sondy pomiarowe o długości 13 cm
• długość przewodu wraz z sondami: 130 cm
• średnica przewodu wraz z izolacją: 3,5 mm

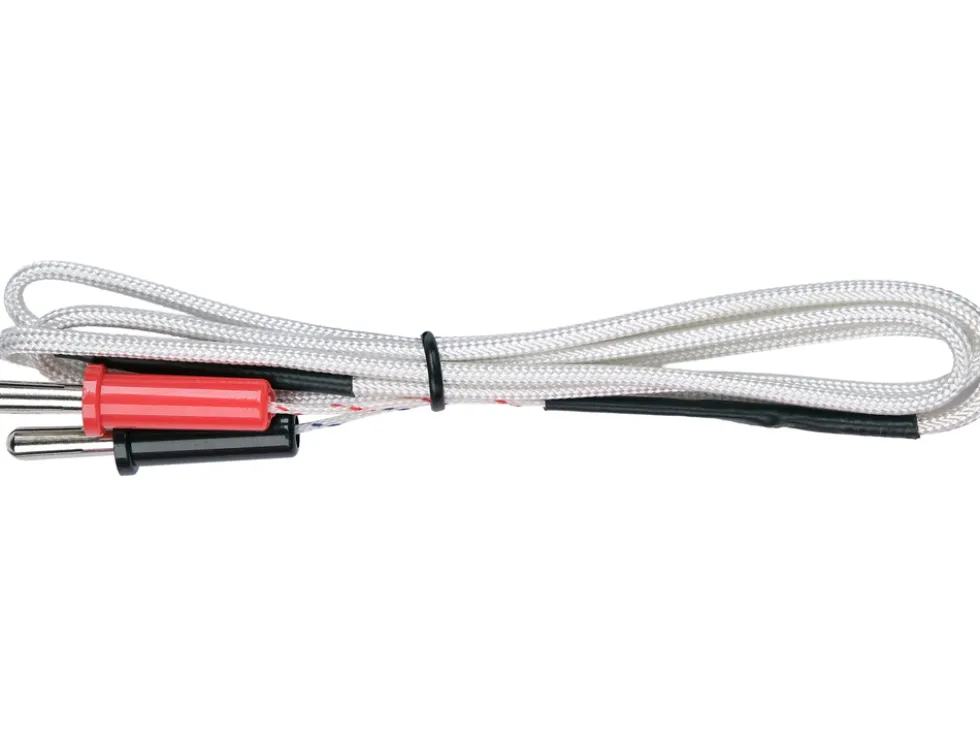

• sonda punktowa do pomiaru temperatury
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• wskaźnik niskiego poziomu baterii

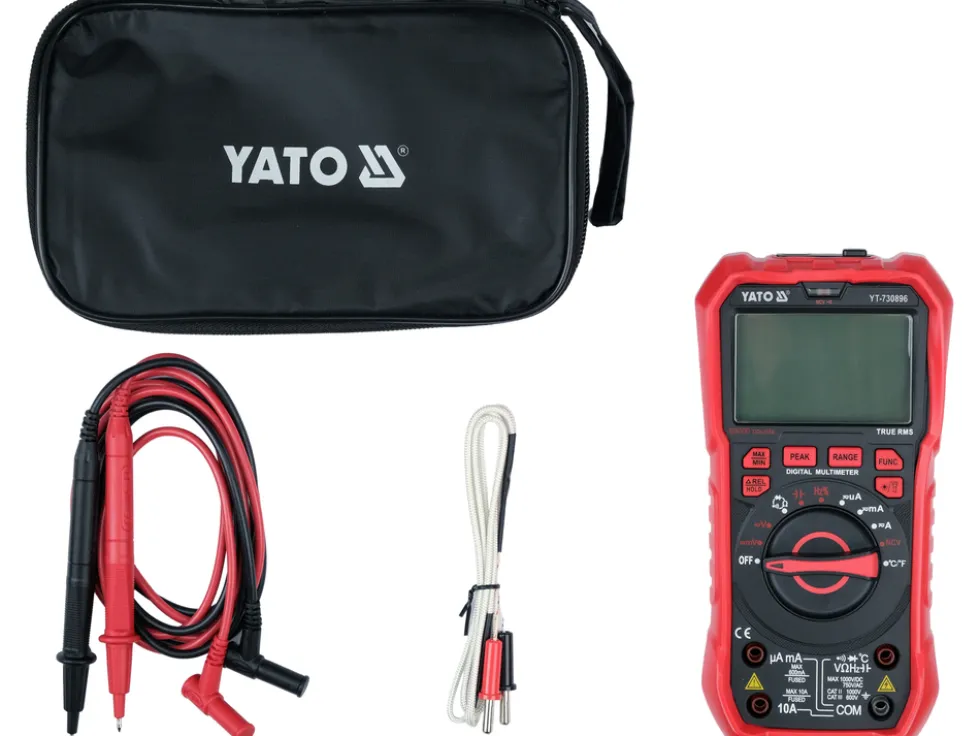

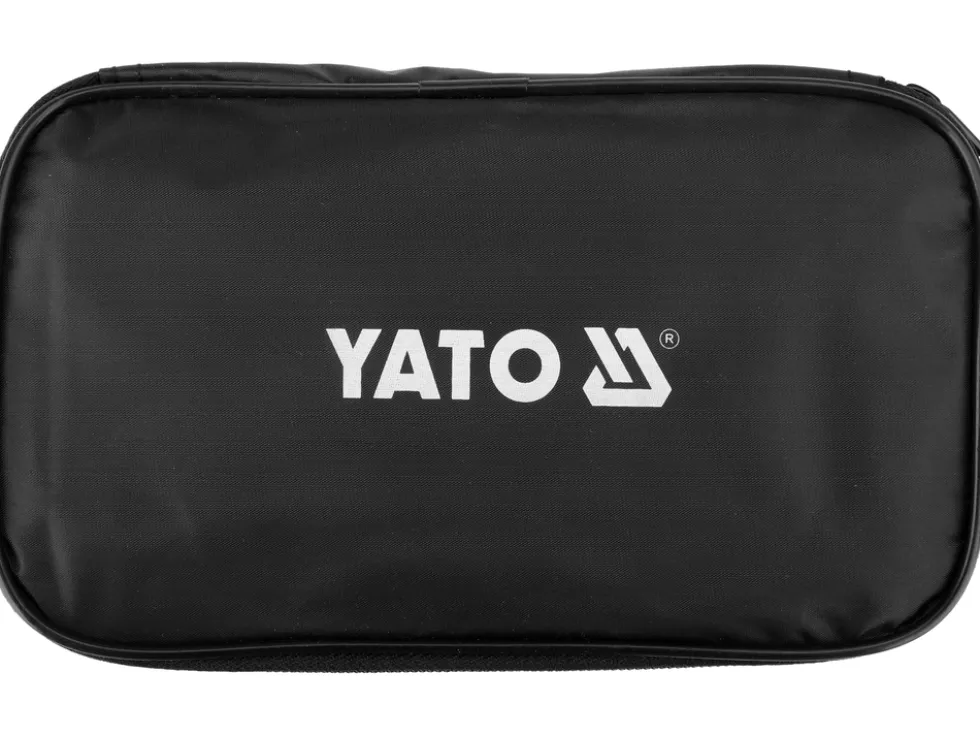

• miękkie etui z zamkiem błyskawicznym

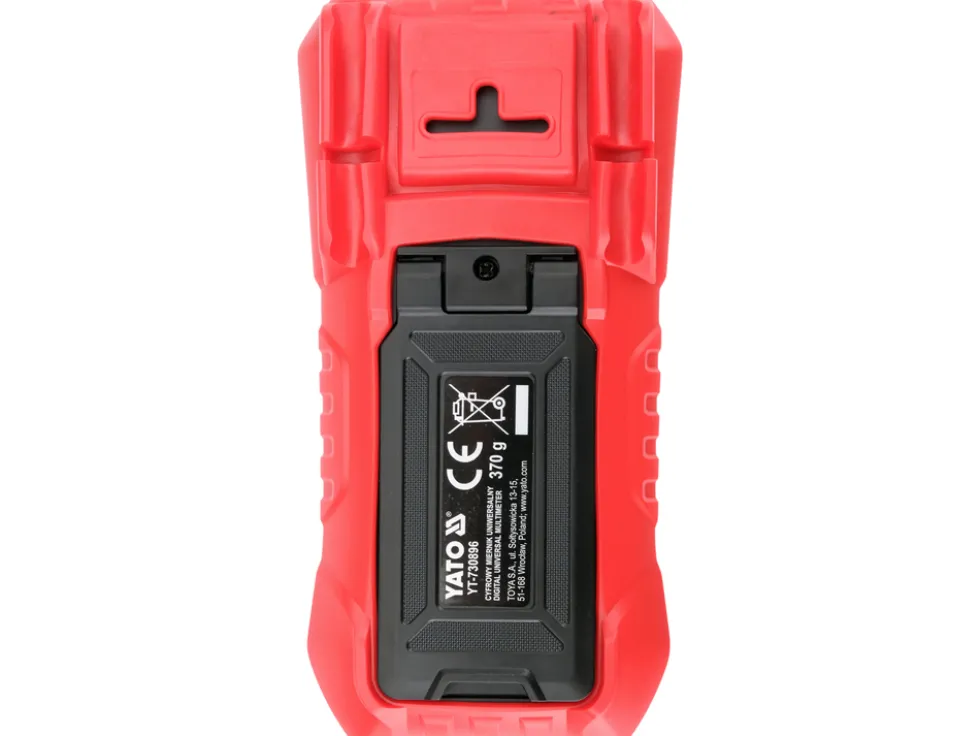

• zasilanie: 3 baterie 1,5 V (AAA)
